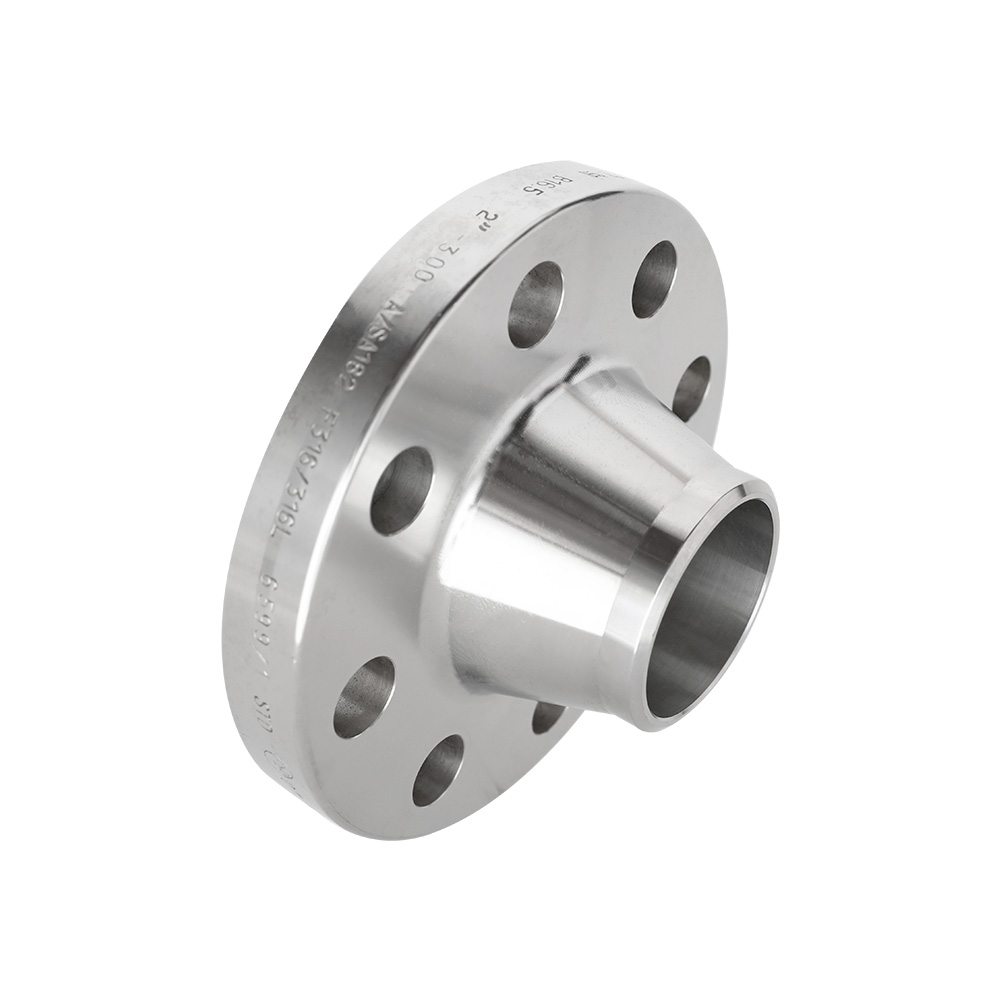

فلنج گلودار جوشی
فلنج گلودار جوشی یا Weld Neck Flange یک نوع فلنج است که معمولاً در سیستم‌های لوله‌کشی برای اتصال لوله‌ها، شیرها، و سایر تجهیزات استفاده می‌شود.
این نوع فلنج به ویژه برای استفاده در شرایط با فشار و دما بالا مناسب است. مهمترین ویژگی آن، وجود گردن استوانه ای آن است که از انتهای لوله بیرون می‌آید .
این نوع فلنج با یک قسمت گردن جوش خور دارای استحکام و پایداری بالاست و معمولاً در شرایط با فشار یا دما بالا استفاده می‌شود.
با استفاده از جوشکاری متخصصانه، این فلنج به لوله یا تجهیزات متصل می‌شود و اتصالات سیستم را به‌طور مطمئن و مستدام فراهم می‌کند.
از فلنج گردن جوشی در صنایع مختلف از جمله نفت و گاز، صنایع شیمیایی و انرژی به عنوان یک راه حل قوی برای اتصالات لوله‌کشی استفاده می‌شود.”
ویژگی‌های فلنج گلودار جوشی:
نحوه اتصال آن به صورت لب به لب بوده که انتهای گلوی فلنج به لوله جوش داده می شود. تحمل فشار و دما در این فلنج بالا بوده و در صنعت بسیار پر کاربرد می باشد.
لوله گردن (Neck): این قسمت به شکل استوانه یا مخروطی شکل به لوله متصل می‌شود و تا حد زیادی از استحکام و مقاومت در برابر فشار بهره‌مند است. بخش گردن ، لوله را در داخل فلنج به صورت محکم می‌گیرد.
اریب جوش:
معمولاً برای تسهیل فرآیند جوشکاری اریب شده است. اریب امکان تراز مناسب و اتصال خوب در حین جوشکاری را فراهم می کند.
پیچ فلنج گلودار جوشی:
فلنج های گلودار جوشی دارای تعداد مشخصی سوراخ پیچ هستند که به طور مساوی در اطراف تعبیه شده است.
حلقه لبه جوش (Welding Bevel): این حلقه در اطراف بخش گردن و لوله به شکل مخروطی قرار دارد و مکانیسم جوشکاری از طریق آن صورت می‌گیرد.
صفحه‌های مسطح (Flat Face) یا صفحه‌های برآمده (Raised Face):
صفحه فلنج می‌تواند مسطح یا برآمده باشد. در صفحه‌های برآمده، یک حلقه برآمده به اطراف داخلی فلنج افزوده می‌شود که اتصال را محکم‌تر می‌کند و فشار را توزیع می‌کند.
استفاده از جوشکاری:
اتصال اصلی بین لوله و فلنج در این نوع فلنج از طریق جوشکاری صورت می‌گیرد.
مقاومت در برابر فشار:
به دلیل ساختار گلودار و اتصال جوشی، فلنج گردن جوش به خوبی مقاومت در برابر فشار را فراهم می‌کند.
فلنج‌های گردن جوش به خاطر استحکام بالا و قابلیت مقاومت در برابر انواع فشارها و دماها، در بخش‌هایی از صنایع نفت و گاز، شیمیایی، پتروشیمی، و ساخت و ساز بسیار استفاده می‌شوند.
