گیج فشار یا pressure gauge، یک دستگاه اندازه‌گیری است که برای نمایش فشار مایعات یا گازها به کار می‌رود. این وسیله به شکل یک صفحه نمایش یا شاخص ارقام مجهز است که مقدار فشار به واحد اندازه‌گیری (معمولاً پوند در اینچ مربع یا بار) را نمایش می‌دهد.
معمولاً این گیج ها دارای یک صفحه دایال (دیسک) هستند که به آن شاخص فشار متصل می‌شود. این شاخص معمولاً با کمک یک سوزن یا نشانگر حرکت می‌کند و مقدار فشار را بر روی دیسک نشان می‌دهد.
این گیج ها به دلیل دقت و قابلیت استفاده در محیط‌های مختلف، از جمله صنایع نفت و گاز، خطوط لوله، سیستم‌های هیدرولیک و پنوماتیک، صنایع شیمیایی، خودروسازی و ساخت و ساز، به طور گسترده‌ای استفاده می‌شوند. این ابزارها معمولاً به عنوان بخشی از سیستم کنترل و نظارت بر فرآیندها و تجهیزات مورد استفاده قرار می‌گیرند.
این گیج ها تنوع زیادی از نظر ساختار و کاربرد دارند.
برخی از انواع معمول گیج‌های فشار به شرح زیر هستند:

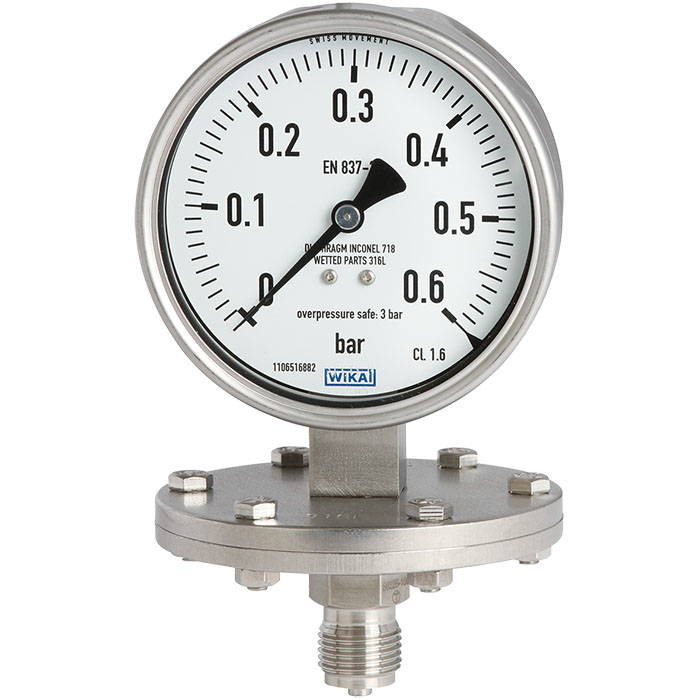

گیج دیافراگمی (Diaphragm Gauge):
-
- این گیج از یک دیافراگم حساس به فشار برای اندازه‌گیری فشار استفاده می‌کند.
- مناسب برای اندازه‌گیری فشارهای پایین و حساس.
-

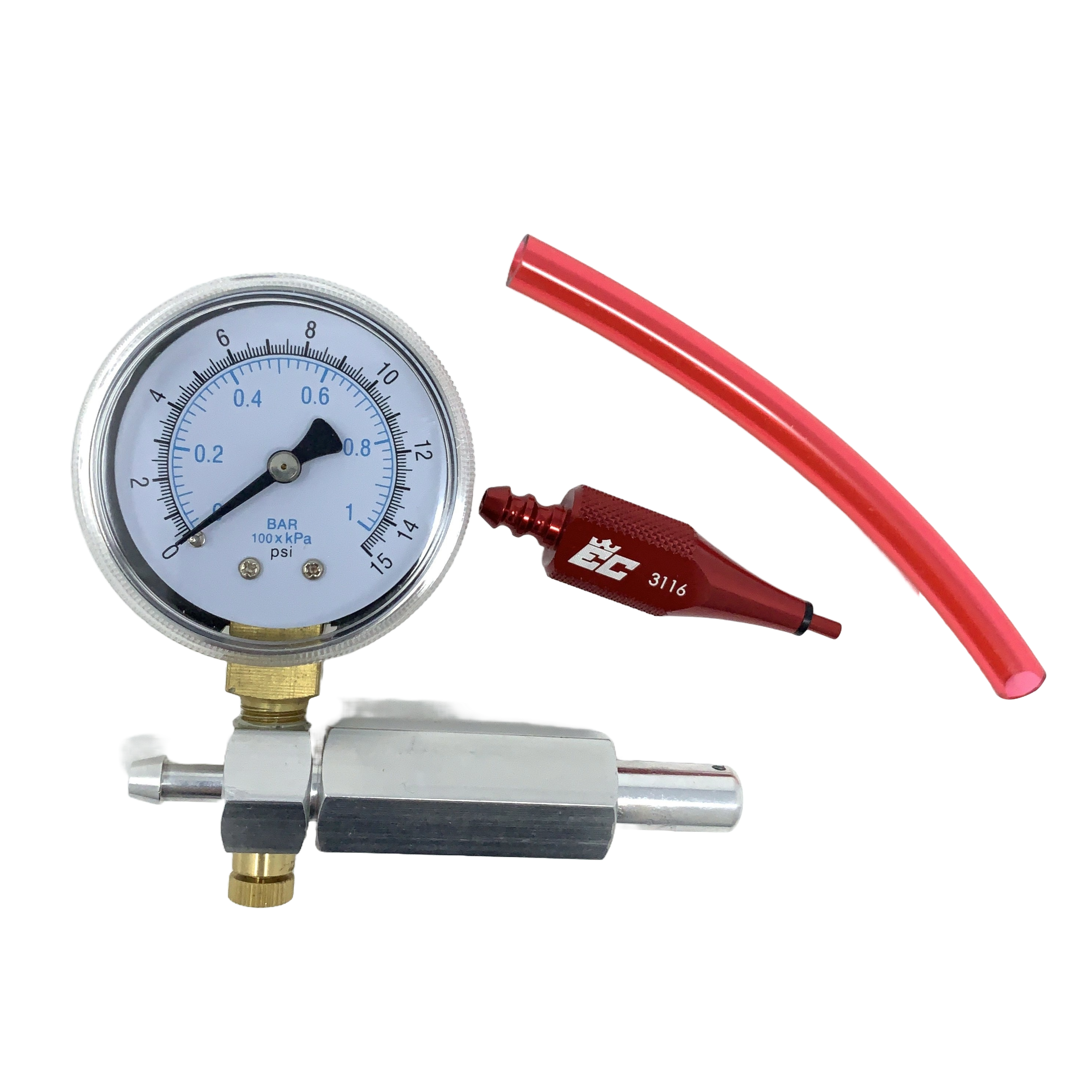

گیج سوپاپی (Pop-Off Pressure Gauge):
- دارای یک سوپاپ است که در صورت افزایش زیاد فشار، برای ایمنی فشار را از دستگاه به دور می‌فرستد.
- معمولاً در محیط‌هایی با فشار ناپایدار یا ناگهانی استفاده می‌شود.
-
گیج مکانیکی (Mechanical Pressure Gauge):
- از سیستم‌های مکانیکی برای اندازه‌گیری فشار استفاده می‌کند، مانند لوله‌ها و دنده‌ها.
- معمولاً در محیط‌های صنعتی مورد استفاده قرار می‌گیرد.
-
گیج فشار دیافراگمی انعطاف‌پذیر (Flexure Pressure Gauge):
- از یک دیافراگم انعطاف‌پذیر برای اندازه‌گیری فشار استفاده می‌کند.
- مناسب برای کاربردهایی که نیاز به دقت بالا و حساسیت به تغییرات کوچک فشار دارند.
-
گیج فشار لوله بوردون (Bourdon Tube Pressure Gauge):
- از یک لوله مارپیچی به نام “لوله بوردون” برای اندازه‌گیری فشار استفاده می‌کند.
- برای اندازه‌گیری فشارهای متوسط تا بالا استفاده می‌شود.
-
گیج مرکب (Compound Pressure Gauge):
- این گیج دو دیافراگم دارد که به وسیله یک فلنج به هم متصل شده‌اند.
- مناسب برای اندازه‌گیری فشارهای متغیر از نظر مقدار و جهت.
